Utilisation :
Les câbles NexansU-1000 R2V avec isolation XLPE et gaine PVC sont destinés à un usage courant dans les applications tertiaires et l’industrie, et sont particulièrement recommandés pour les installations fixes de distribution d’énergie basse tension. Ils sont non propagateurs de la flamme (C2), avec une réaction au feu Eca (EN 50575:2014+A1:16) en terme de classification RPC.
Pose
Les câbles Nexans U-1000 R2V peuvent être posés sur chemins de câbles, sur tablettes, à l’intérieur de caniveaux ou fixés aux parois, à l’extérieur avec ou sans protection. Ils peuvent aussi être enterrés avec protection mécanique complémentaire. Ils peuvent être installés en extérieur sans protection (résistance aux UV, AN3 selon NF C15-100).

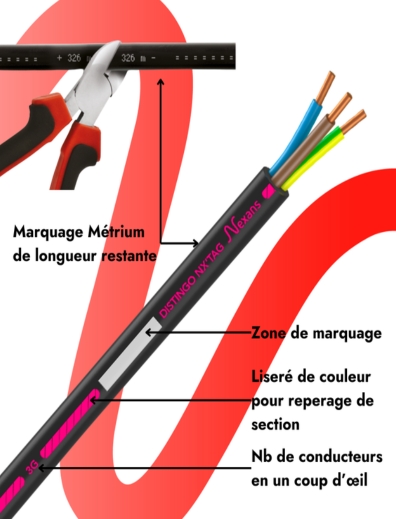

Marquage
S.Y. + NF – USE N° usine U-1000 R2V n (x or G) s mm²
Les valeurs d’intensité et de chute de tension sont données :
- a) Sur tablette perforée, à l’air libre, à l’abri du soleil, température ambiante=30°C
- b) Enterré (profondeur de pose= 600mm) dans un sol à 20°C, de résistivité thermique 1K.m/W
- Si les conditions sont différentes, les facteurs de correction de la norme NF C15-100 s’appliquent.
Chute de tension :
- Calculée avec cos PHI = 0,8
Caractéristiques
Caractéristiques de construction
- Nature de l’âme : Cuivre nu
- Isolation : PR
- Gaine extérieure : PVC
- Forme de l’âme : Circulaire
- Sans plomb : Oui
Caractéristiques électriques
- Tension de service nominale : Uo/U (Um) 0.6/ 1 (1.2) kV
Caractéristiques d’utilisation
- Température ambiante d’utilisation, plage : -25 … 60 °C
- Non propagateur de la flamme : C2, NF C 32-070
- Étanchéité : AD7
- Résistance chimique : Accidentelle
- Tenue aux UV : AN3
